Desgaste del tambor de freno de camiones pesados: límites de inspección y señales de advertencia para el reemplazo

Un camión cargado entra al patio después de un largo descenso y el conductor menciona una ligera desviación al frenar. Durante la inspección alrededor del vehículo, un extremo de rueda huele más caliente que los demás. El tambor puede seguir pareciendo intacto desde el exterior, por lo que resulta tentador liberar el vehículo y «mantenerlo bajo observación». Ahí es donde el desgaste del tambor de freno de camiones pesados se convierte en un problema práctico de mantenimiento, más que en un detalle de taller.

Un tambor de freno puede perder material útil gradualmente, desarrollar daños relacionados con el calor tras un único evento grave o deformarse debido a un problema subyacente de ajuste de frenos o del extremo de rueda. Cualquiera de estas condiciones puede reducir la uniformidad de frenado, acelerar el desgaste de las guarniciones, generar vibraciones y convertir una inspección programada en una reparación imprevista en carretera. La decisión más segura no se basa únicamente en la apariencia. Se deriva de un método de inspección repetible, límites medidos y una regla clara sobre cuándo la sustitución es la única opción razonable.

Comience por la incidencia, no solo por el tambor

Cuando un vehículo llega con síntomas relacionados con los frenos, el tambor debe inspeccionarse en el contexto de todo el extremo de rueda. Un tambor desgastado suele ser el resultado visible de otra condición. Si esa condición permanece, instalar un tambor nuevo puede únicamente retrasar la siguiente avería.

Los motivos habituales para una inspección incluyen vibración del volante al frenar, pulsación en el pedal de freno, menor confianza en la capacidad de detención, pérdida repetida de eficacia de frenado en pendientes, desgaste desigual de las guarniciones, sobrecalentamiento del extremo de rueda o un camión que se desvía hacia un lado al aplicar los frenos. Algunos síntomas son más evidentes con carga elevada o después de aplicaciones repetidas de los frenos. Otros aparecen únicamente durante una inspección periódica de desmontaje, cuando las guarniciones y la superficie del tambor pueden observarse directamente.

Antes de retirar componentes, registre la incidencia en términos prácticos: qué eje está afectado, si el problema se presenta en frío o en caliente, si cambia con la carga y si se han realizado recientemente trabajos en los frenos, el cubo, los rodamientos o la suspensión. Este breve registro ayuda a distinguir un problema real del tambor de rodamientos flojos, guarniciones contaminadas, ajuste incorrecto, un actuador atascado o vibraciones relacionadas con los neumáticos.

No evalúe la aptitud para el servicio por la superficie exterior

El exterior de un tambor de freno puede parecer normal mientras que la superficie de frenado se ha sobredimensionado, conificado, agrietado por el calor o rayado. Por el contrario, una ligera decoloración superficial no significa automáticamente que el tambor haya fallado. La cara de fricción, el área de montaje del tambor y la condición estructural requieren atención.

Después de preparar de forma segura la rueda y el conjunto de freno para la inspección, limpie el polvo y los residuos sueltos utilizando un método aprobado. Evite prácticas que dispersen polvo de freno en el aire. Con la superficie de fricción visible, busque las siguientes condiciones antes de utilizar herramientas de medición:

• Rayaduras profundas o surcos: Las marcas superficiales pueden evaluarse según las indicaciones de servicio del fabricante del tambor, pero los surcos que atrapan una uña o indican contacto metal con metal requieren especial atención.
• Microfisuras térmicas: Pueden aparecer grietas finas en la superficie tras ciclos térmicos. Su patrón, profundidad y ubicación son importantes. Las grietas que se extienden hacia los bordes, las áreas de montaje o las secciones estructurales son más graves que las marcas superficiales.
• Manchas térmicas azules, púrpuras u oscuras: El color por sí solo no es un criterio de descarte, pero indica que el sobrecalentamiento puede haber modificado la superficie o la forma del tambor.
• Puntos duros: Las zonas endurecidas localmente pueden causar fricción desigual y agarrotamiento del freno. Pueden percibirse como una respuesta irregular del pedal o vibración.
• Grietas alrededor de los orificios de pernos, las áreas de centrado o el borde exterior: No son defectos estéticos. Las grietas estructurales generalmente exigen retirar el componente del servicio.
• Labios en los bordes: Un reborde pronunciado cerca del límite de la pista de fricción puede indicar un desgaste considerable o que la guarnición no ha contactado correctamente toda la superficie.

Un error frecuente es centrarse únicamente en el tambor y pasar por alto las guarniciones. Una guarnición dañada, un remache roto, herrajes de freno agarrotados o un freno que no se retrae correctamente pueden rayar un tambor rápidamente. Si el espesor de la guarnición es aceptable, pero el desgaste se concentra en un extremo, investigue la alineación, los puntos de anclaje, los rodillos, el movimiento del árbol de levas y el ajuste antes de decidir que el tambor es la causa original.

Medición del diámetro: el límite es el máximo marcado en el tambor, no una cifra estimada

La comprobación dimensional más importante para un tambor de freno de camión pesado es el diámetro interior. Cada diseño de tambor tiene un diámetro máximo permitido para rectificado o descarte establecido por su fabricante. Este límite puede estar fundido en el tambor, estampado en él, incluido en la documentación del producto o especificado en la información de servicio del vehículo. No debe sustituirse por una cifra general tomada de otro eje, tamaño de tambor o aplicación.

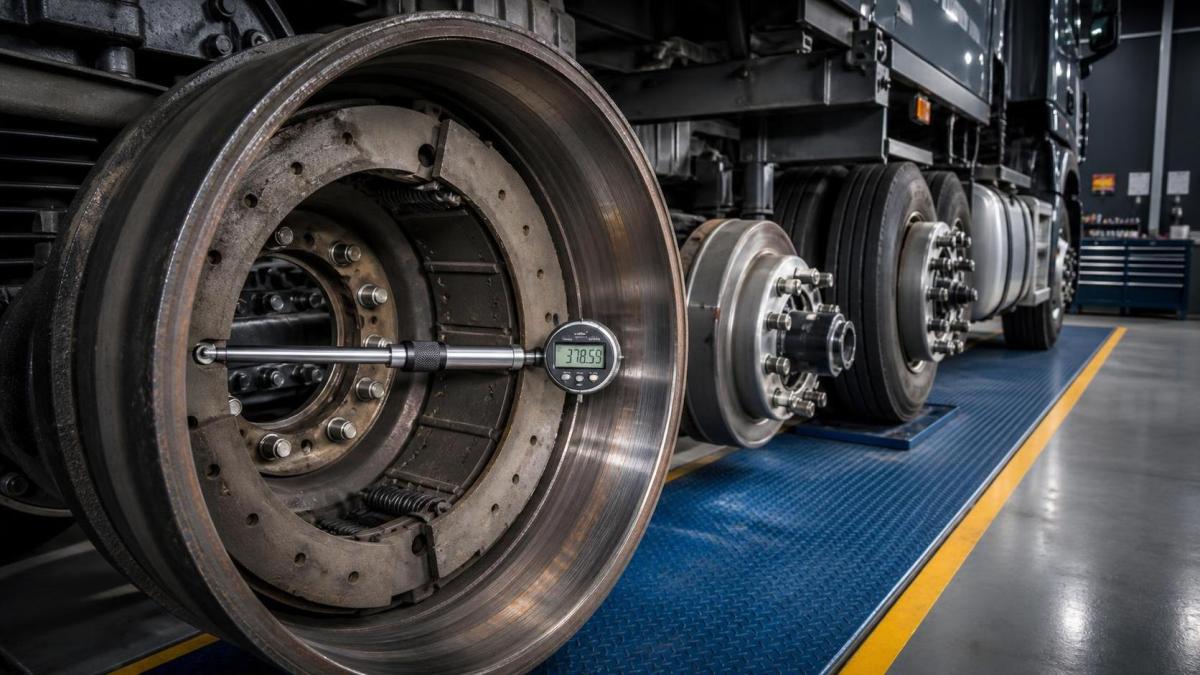

Mida con un micrómetro interior adecuado, un calibrador para tambores o una herramienta calibrada de medición de diámetros interiores. Una cinta métrica no es lo suficientemente precisa para esta decisión. Tome lecturas en varias posiciones alrededor de la circunferencia y a más de una profundidad a través de la superficie de fricción. Este enfoque revela tres aspectos distintos:

• Diámetro total: Si el desgaste o el mecanizado han llevado el tambor cerca de su diámetro máximo permitido o más allá de este.
• Condición de falta de redondez: Si el diámetro del tambor varía al desplazar el medidor alrededor de la circunferencia.
• Conicidad: Si el diámetro difiere desde la parte interior hasta la parte exterior de la pista de fricción.

Registre la lectura más alta, no solo el promedio. Un tambor con una lectura aceptable y otra sobredimensionada no es aceptable simplemente porque la media parezca inferior. Compare el diámetro máximo medido con el diámetro máximo exacto para ese tambor. Si el resultado supera el límite, el tambor debe sustituirse. Si está muy cerca del límite, considere el margen restante junto con el estado de la superficie y la probabilidad de que el mecanizado elimine material adicional.

La medición también debe ser significativa. Una superficie sucia, acumulación de óxido, un medidor sostenido en ángulo o una herramienta que no ha sido verificada pueden producir resultados engañosos. Limpie la trayectoria de contacto, confirme el estado de la herramienta y repita una lectura dudosa. Cuando un proceso interno requiera trazabilidad, anote la identificación del tambor, la posición del eje, los puntos de medición, la herramienta utilizada y la persona que realiza la inspección.

Cuándo tiene sentido el rectificado y cuándo no

El rectificado puede restaurar una superficie de frenado utilizable solo cuando el tambor se mantiene estructuralmente sólido y queda suficiente material antes de alcanzar el límite de diámetro máximo. No es una solución para todos los defectos. La decisión debe considerar la cantidad de material necesaria para limpiar la superficie, no solamente la medición actual.

Si las rayaduras superficiales son el único problema y el tambor dispone de suficiente margen restante, puede considerarse el mecanizado de acuerdo con las indicaciones de servicio aplicables. La superficie terminada debe estar dentro del límite de diámetro y ser adecuada para el material de guarnición utilizado. Un tambor que requiere un corte profundo para eliminar daños térmicos, surcos profundos o conicidad severa puede terminar demasiado cerca de su límite como para ser un candidato razonable.

La sustitución suele ser la opción más segura cuando hay grietas estructurales, diámetro excesivo, deformación significativa, evidencia de sobrecalentamiento repetido, puntos duros graves o daños que no pueden eliminarse sin exceder la dimensión permitida. Un tambor también debe sustituirse cuando su condición impide un periodo de asentamiento predecible para las guarniciones nuevas.

No confunda las decisiones de sustitución con decisiones de conveniencia. Sustituir solo un tambor en un eje puede ser apropiado en algunas situaciones de mantenimiento, pero el equilibrio de frenado, el estado de los componentes asociados y los requisitos de servicio del vehículo deben evaluarse antes de devolver el camión al trabajo. Hacer coincidir el tipo de tambor, las características de fricción y la condición de instalación en todo el eje ayuda a evitar una respuesta desigual.

Señales de advertencia que deben adelantar la sustitución de «más adelante» a «ahora»

Algunas condiciones dejan poco margen para la supervisión. Retire el vehículo de la operación normal y organice una inspección cualificada cuando un tambor presente una grieta visible, una sección rota, señales evidentes de sobrecalentamiento severo o daños por contacto metal con metal. Lo mismo se aplica cuando el diámetro medido supera el máximo marcado.

Otras señales de advertencia requieren un diagnóstico rápido porque pueden provocar daños en el tambor incluso si este aún no ha alcanzado su límite de descarte. Entre ellas se incluyen un extremo de rueda que funciona repetidamente a mayor temperatura que posiciones comparables, humo u olor anormal después de un frenado habitual, un actuador que no se libera correctamente, arrastre persistente de freno o un vehículo que desarrolla una vibración de frenado cada vez mayor. Continuar operando en estas condiciones puede sobrecalentar un tambor apto para el servicio y dañar las guarniciones, los retenes del cubo, los rodamientos y los herrajes relacionados.

También conviene tomar en serio un cambio repentino después de trabajos de freno. Si un vehículo presenta desvío, ruido o pulsación después de instalar guarniciones, tambores, cubos nuevos o realizar trabajos de ajuste, verifique los detalles del montaje en lugar de suponer que las piezas necesitan tiempo para asentarse. La colocación incorrecta de herrajes, las superficies de fricción contaminadas, el ajuste inadecuado o los componentes incompatibles pueden generar síntomas similares al desgaste del tambor.

Una secuencia práctica de inspección para el taller

Una secuencia disciplinada reduce los defectos no detectados y facilita explicar las decisiones posteriormente. Comience asegurando el vehículo, siguiendo los procedimientos aplicables de elevación y desmontaje de ruedas, y permitiendo que los componentes sobrecalentados se enfríen. Revise el informe del conductor y el historial de mantenimiento reciente antes del desmontaje.

1. Inspeccione el extremo de rueda para detectar señales de fugas de lubricante, ajuste flojo, herrajes dañados o exposición inusual al calor.
2. Compruebe el estado y el patrón de desgaste de las guarniciones. Busque cristalización, grietas, contaminación, material suelto y contacto desigual en toda la cara de la guarnición.
3. Limpie e inspeccione visualmente toda la superficie de fricción del tambor, incluidos los bordes y las áreas de montaje.
4. Mida el diámetro interno en varias ubicaciones y compare la lectura más alta con el límite máximo específico del tambor.
5. Evalúe la falta de redondez y la conicidad utilizando las mediciones registradas. Investigue las causas subyacentes si cualquiera de ellas es excesiva según la especificación aplicable.
6. Determine si se permite la corrección de la superficie y si dejará material suficiente. De no ser así, sustituya el tambor.
7. Corrija la causa del desgaste anormal antes del montaje: arrastre de freno, ajuste deficiente, componentes de leva desgastados, movimiento del cubo, holgura de rodamientos o contaminación.
8. Después del montaje, verifique el ajuste, la rotación de la rueda y la respuesta de frenado de acuerdo con el procedimiento de mantenimiento del vehículo.

Es útil considerar los registros de medición como parte de la reparación, no como documentación añadida posteriormente. Un registro claro protege la uniformidad entre turnos y ayuda a identificar patrones, como daños térmicos recurrentes en una ruta, posición de eje o intervalo de mantenimiento determinados.

La planificación de piezas importa cuando los hallazgos de frenos revelan trabajos más amplios

La sustitución de tambores de freno a veces coincide con un mantenimiento más amplio de la transmisión o del extremo de rueda, especialmente cuando un vehículo ya está fuera de servicio para inspección. Mantener organizada la planificación de reparaciones evita que se seleccionen piezas no relacionadas por su apariencia en lugar de por su aplicación. Para flotas y operaciones de reparación que adquieren múltiples componentes pesados, la identificación del producto siempre debe vincularse a la configuración del vehículo y a requisitos técnicos verificados.

Por ejemplo, cuando se planifica una reparación independiente de la transmisión para aplicaciones de vehículos compatibles, la descripción de la pieza debe comprobarse cuidadosamente en lugar de tratarse como intercambiable:Corona y piñón 18/27 3463501739 para Mercedes-Benz Actros MP1 / MP2 y MAN TGA / TGM / F2000. Este es un componente independiente de la transmisión, no un sustituto de tambor de freno, pero ilustra por qué la correspondencia precisa de las piezas es importante siempre que se realicen varias tareas de reparación durante una misma ventana de servicio.

Prevención de la próxima avería prematura del tambor

Una larga vida útil del tambor depende menos de una única inspección que de controlar las condiciones que generan calor y contacto desigual. El ajuste de frenos debe comprobarse en los intervalos de servicio adecuados. Las guarniciones deben sustituirse antes de que el material de fricción desgastado exponga remaches o placas de respaldo. Las fugas de lubricante deben corregirse rápidamente, ya que las guarniciones contaminadas pueden alterar el comportamiento de fricción y favorecer el sobrecalentamiento localizado.

Los comentarios del conductor también son valiosos. Los informes sobre desvío, pérdida de eficacia, vibración, olor a quemado o menor respuesta deben registrarse mientras los detalles están recientes. Un informe breve puede orientar al personal de mantenimiento hacia un problema en desarrollo antes de que el tambor de freno del camión pesado alcance una condición que requiera sustitución.

La regla central es sencilla: utilice el límite especificado para el propio tambor, mida en más de un lugar y nunca separe el tambor del sistema de frenos que lo rodea. Un tambor que está dentro del límite de diámetro, pero se combina con frenos que arrastran, no representa una reparación completada. Un tambor con un color aceptable, pero con grietas estructurales, no es candidato para seguir en servicio. Una inspección cuidadosa convierte síntomas inciertos en una decisión de mantenimiento justificable y ayuda a mantener un rendimiento de frenado predecible bajo cargas exigentes.
