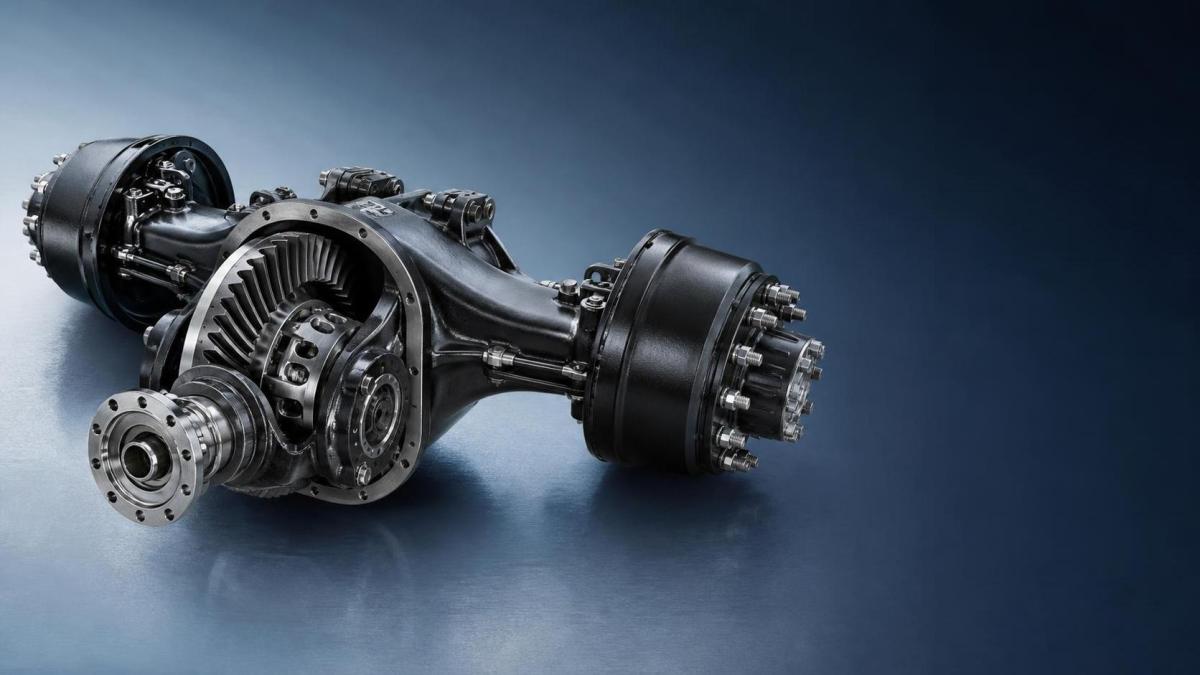

Eje motriz de un camión semirremolque: flujo de par, función del diferencial y puntos de mantenimiento

Un eje motriz en un camión semirremolque es más que un elemento estructural que soporta las cargas en los extremos de rueda. Es el conjunto final de transmisión de par entre el árbol de transmisión y la superficie de la carretera, y su estado afecta directamente a la tracción, el consumo de combustible, el desgaste de los neumáticos, la estabilidad del vehículo y la vida útil de los sistemas de transmisión y suspensión.

En el transporte pesado, la evaluación del eje no debe limitarse a la capacidad nominal del eje ni a una relación de catálogo. La cuestión relevante es si el sistema completo del eje —portador, diferencial, semiejes, extremos de rueda, carcasa, lubricante e interfaces de suspensión— puede transmitir el par requerido durante ciclos reales de trabajo sin calor excesivo, daños en los engranajes, movimiento de los rodamientos ni contaminación del aceite. Esto cobra especial importancia en aplicaciones con alto GCW, rutas montañosas, transporte para construcción y flotas que operan con arranques frecuentes a baja velocidad.

Cómo se transmite el par a través del eje motriz

El par entra en el eje motriz a través de la brida de entrada, normalmente desde el árbol de transmisión conectado a la salida de la transmisión o a un diferencial interaxial en una configuración de doble eje motriz. Dentro del portador del eje, el piñón de entrada transfiere la fuerza de rotación a la corona. La corona está atornillada a la carcasa del diferencial, por lo que su rotación acciona el conjunto diferencial y, a través de los engranajes laterales, los semiejes izquierdo y derecho.

La trayectoria del par puede resumirse de la siguiente manera:

Salida de transmisión → árbol de transmisión → brida de entrada → piñón → corona → carcasa del diferencial → engranajes laterales → semiejes → cubos de rueda → neumáticos.

Cada etapa modifica las condiciones mecánicas. El árbol de transmisión generalmente funciona a una velocidad relativamente alta y con menor par. En la transmisión final, la reducción del piñón y la corona disminuye la velocidad de rotación, pero multiplica el par. Por ello, el eje motriz está expuesto a cargas dentales muy elevadas incluso cuando el motor no produce su par máximo.

Para una evaluación simplificada, el par en el extremo de rueda está influido por el par motor, la relación de transmisión, la relación de transmisión final, la eficiencia de la línea de transmisión y el radio de rodadura del neumático. Una relación de transmisión final numéricamente baja, como 3.08:1, reduce las revoluciones del motor en crucero en comparación con una relación de 4.44:1, pero también proporciona menor multiplicación de par en el eje. Un vehículo que debe arrancar repetidamente en pendientes con cargas útiles elevadas puede requerir una relación de eje distinta a la de un tractor de larga distancia que opera principalmente en autopistas llanas.

Por tanto, la selección de la relación no puede aislarse de las relaciones de la transmisión, el diámetro de los neumáticos, la curva de par del motor, el peso bruto combinado previsto, el requisito de capacidad de arranque, la topografía de la carretera y la velocidad de crucero objetivo. Un eje técnicamente correcto aún puede estar mal adaptado al camión si su relación se selecciona únicamente para la economía de combustible en carretera.

El engrane entre piñón y corona es donde se decide la durabilidad del eje

El conjunto de engranajes hipoidales de un eje motriz convencional para camión merece especial atención. A diferencia de los engranajes cónicos simples, los engranajes hipoidales operan con un desfase entre las líneas centrales del piñón y la corona. Esta disposición permite una posición más baja de la línea de transmisión y satisface los requisitos de integración en vehículos pesados, pero también introduce una acción de deslizamiento significativa entre las superficies de los dientes.

Esta acción de deslizamiento exige que el lubricante mantenga una película protectora resistente bajo alta presión de contacto. Una especificación de aceite inadecuada, un nivel de aceite bajo, una temperatura excesiva del aceite, la entrada de agua o la contaminación por partículas de desgaste pueden dañar rápidamente la superficie de los dientes. La progresión típica comienza con pulido o marcas de contacto anormales, seguida de rayado, picaduras, descamación, coloración azul por sobrecalentamiento o daños en los bordes de los dientes causados por un patrón de contacto incorrecto.

El ruido de engranajes no es simplemente una cuestión de confort. Un zumbido durante la retención, la tracción o ambas condiciones puede indicar diferentes fallos:

• Ruido durante la aceleración: suele estar asociado al contacto de los engranajes en el lado de tracción, la precarga de los rodamientos del piñón, la profundidad del piñón o un juego excesivo.
• Ruido durante la desaceleración: puede indicar problemas de contacto en el lado de retención o errores de ajuste de los engranajes.
• Ruido que cambia al tomar curvas: puede involucrar los engranajes diferenciales, los rodamientos de rueda o cargas relacionadas con los semiejes.
• Retumbo constante independiente del acelerador: a menudo requiere inspeccionar los rodamientos del portador, los rodamientos de los extremos de rueda, el estado de los neumáticos y los componentes de la línea de transmisión, en lugar de sustituir inmediatamente el conjunto de engranajes.

Al reconstruir un portador de eje, sustituir los engranajes sin controlar la profundidad del piñón, la precarga de los rodamientos, el descentramiento de la corona, el juego y el patrón de contacto es un error común pero costoso. Un conjunto de engranajes puede girar suavemente en el banco de trabajo y, sin embargo, fallar prematuramente en operación en carretera bajo carga si su patrón está demasiado cerca del talón, la punta, la cabeza o el flanco del diente. Los valores de ajuste deben seguir la documentación específica del fabricante del eje; las mediciones generales “típicas” no sustituyen un procedimiento específico para cada modelo.

Qué hace realmente el diferencial y qué no hace

El diferencial permite que las ruedas motrices izquierda y derecha giren a velocidades diferentes. Esto es esencial al tomar curvas porque la rueda exterior recorre una distancia mayor que la interior. Sin la acción diferencial, los neumáticos sufrirían un arrastre severo, aumentarían las cargas de dirección y podría producirse torsión acumulada en la línea de transmisión.

En un diferencial abierto, la entrega de par está limitada por la rueda con la menor tracción disponible. Esto se malinterpreta con frecuencia. El diferencial no “envía potencia” activamente a la rueda que patina; permite la diferencia de velocidad, mientras que el esfuerzo de tracción disponible queda limitado por el lado con menor adherencia. Sobre pavimento mojado, suelo suelto, nieve o caminos de obra irregulares, esto puede dejar una rueda patinando mientras la otra recibe un par útil insuficiente para mover el vehículo.

Por esta razón, muchos camiones pesados utilizan un bloqueo de diferencial entre ruedas, especialmente en flotas de trabajo, regionales y de uso mixto en carretera. Cuando se activa, el bloqueo acopla mecánicamente los engranajes laterales o los semiejes para que ambas ruedas giren juntas. Esto mejora la tracción, pero debe utilizarse solo cuando las condiciones lo requieran y de acuerdo con las instrucciones de operación del fabricante del vehículo. Activar un bloqueo de diferencial sobre pavimento de alta adherencia o mantenerlo activado en curvas cerradas puede sobrecargar los ejes, estrías, engranajes y neumáticos.

Los tractores de doble eje motriz añaden otra capa: el divisor de potencia o diferencial interaxial. Gestiona las diferencias de velocidad entre los ejes motrices delantero y trasero. Un vehículo puede tener un bloqueo interaxial, bloqueos entre ruedas o ambos. Durante la inspección técnica, estos sistemas no deben considerarse intercambiables. Un fallo en un diferencial interaxial, un actuador de bloqueo, un circuito neumático, un interruptor o un indicador puede generar problemas de tracción que inicialmente parecen un problema del diferencial trasero.

La carcasa del eje y las interfaces de suspensión forman parte de la trayectoria de carga

Resulta tentador evaluar el portador y los engranajes como si fueran el eje motriz completo, pero la carcasa y sus conexiones con la suspensión son igualmente importantes. La carcasa transmite la carga vertical, la reacción de frenado, la fuerza de tracción y las cargas de impacto de la carretera a la suspensión. Una carcasa doblada puede alterar la alineación de los semiejes y la geometría de los extremos de rueda; unas interfaces de suspensión flojas o desgastadas pueden crear cambios en los ángulos de la línea de transmisión, desgaste irregular de los neumáticos y cargas cíclicas que acortan la vida útil de los componentes.

En sistemas de suspensión multieje, los asientos del eje de equilibrio, los soportes de muñón, las barras de torsión, los asientos de muelle y las conexiones de pernos en U deben inspeccionarse junto con el eje motriz. El desgaste en estos puntos puede desplazar la distribución de carga entre ejes, aumentando el esfuerzo en los rodamientos de rueda y los componentes del diferencial incluso cuando el portador está correctamente montado.

En vehículos basados en configuraciones Mercedes-Benz SK o Beiben NG80, los trabajos de sustitución de suspensión deben verificar la geometría de fundición, las dimensiones de los orificios, la calidad del mecanizado, las interfaces de montaje y la uniformidad del material, en lugar de basarse en la similitud visual. Un componente como elAsiento de muñón de soporte de suspensión / asiento de eje de equilibrio 6243250112 para Mercedes-Benz SK y Beiben NG80 afecta la trayectoria de carga de la suspensión adyacente al eje y debe evaluarse por su compatibilidad dimensional con la configuración real del vehículo.

La lubricación es una cuestión de supervisión del estado, no una tarea rutinaria de rellenado

El lubricante del eje desempeña varias funciones simultáneamente: separa las superficies de los dientes de engranaje, enfría el piñón y la corona, protege los rodamientos, transporta contaminantes hacia el tapón de drenaje magnético y ayuda a prevenir la corrosión. En un eje motriz de camión semirremolque sometido a cargas elevadas, la calidad del lubricante es un indicador directo de la condición interna.

Las comprobaciones de aceite deben considerar más que el nivel. Una inspección técnicamente útil incluye:

• aspecto y olor del aceite;
• presencia de residuos metálicos en el tapón magnético;
• contaminación visible por agua o emulsificación;
• fugas de sellos en el piñón, la brida del portador, el cubo y las ubicaciones de los semiejes;
• evidencia de sobrecalentamiento cerca del portador y los extremos de rueda;
• tipo de lubricante correcto para los engranajes hipoidales del eje y el entorno operativo.

Una pequeña cantidad de pasta metálica fina en un tapón magnético puede ser normal durante un intervalo de servicio, especialmente después del rodaje o de una reparación reciente. Los fragmentos grandes, las partículas afiladas, el material de color bronce o los residuos que aumentan rápidamente no son hallazgos normales. Requieren investigación antes de que el eje desarrolle un fallo catastrófico de engranajes o rodamientos.

El nivel de aceite debe comprobarse sobre terreno nivelado y conforme al procedimiento del fabricante del eje. El sobrellenado puede airear el lubricante o forzar el aceite a pasar los sellos; el nivel insuficiente compromete la refrigeración de los engranajes y rodamientos. Los intervalos de cambio de lubricante deben reflejar las instrucciones del fabricante del camión y la severidad real de servicio. La operación prolongada en carretera, la temperatura ambiente alta, la contaminación fuera de carretera, la exposición frecuente al agua y la operación sostenida con alta carga no imponen las mismas exigencias de mantenimiento.

Puntos de servicio que revelan problemas tempranamente

El mantenimiento preventivo es más eficaz cuando la secuencia de inspección sigue el recorrido de las fuerzas a través del eje. Comience externamente y después avance hacia el interior.

Zona de entrada y portador. Compruebe la brida del piñón en busca de holgura, fugas de sellos, yugos dañados y movimiento radial anormal. Una fuga en el sello del piñón a veces se considera un problema menor de junta, pero las fugas repetidas pueden indicar juego excesivo en los rodamientos del piñón, una superficie de sellado desgastada o una precarga de montaje incorrecta.

Estado de la carcasa. Inspeccione las zonas de soldadura, las áreas de los asientos de muelle, los soportes de barras de torsión y las áreas cercanas a la abertura del portador del diferencial para detectar grietas, deformación, corrosión y filtraciones de aceite. Los daños en la carcasa son especialmente relevantes después de impactos severos contra baches, bordillos o eventos de sobrecarga.

Extremos de rueda. Busque fugas de aceite del cubo, contaminación de grasa cuando corresponda, temperatura anormal del cubo, problemas de juego axial, espárragos dañados y estado de los sellos. Un rodamiento de rueda defectuoso puede contaminar el sistema de lubricación del eje o generar calor que se atribuye erróneamente al diferencial.

Semiejes y estrías. Durante el desmontaje del eje, inspeccione el desgaste por rozamiento de las estrías, las marcas de torsión, las grietas superficiales y el desgaste en los puntos de contacto. Los fallos repetidos de los semiejes suelen indicar un problema del sistema: clasificación de par incorrecta, uso inadecuado del bloqueo, desalineación de la suspensión, sobrecarga, eventos bruscos de tracción o piezas incompatibles, y no simplemente un eje defectuoso.

Funcionamiento del respiradero. Un respiradero de eje obstruido aumenta la presión interna a medida que el aceite se calienta. Esto puede empujar el lubricante más allá de sellos que, de otro modo, estarían en condiciones de servicio. Los respiraderos son económicos, pero se descuidan con frecuencia durante el mantenimiento.

Comprobaciones de compatibilidad para piezas de repuesto

Las decisiones de sustitución requieren más que coincidir con una marca de camión o el nombre de una familia de ejes. Las diferentes series de producción pueden utilizar variaciones en el número de estrías, la longitud del eje, las dimensiones del centrado del cubo, el patrón de brida, el diseño del bloqueo de diferencial, la relación de engranajes, la disposición de frenos y las provisiones para sensores. En los camiones pesados importados, la misma insignia también puede aparecer con especificaciones de eje diferentes según el mercado, la configuración del chasis o la aplicación original.

Antes de aprobar un portador, un conjunto de engranajes, un semieje, un sello, un componente relacionado con la carcasa o una pieza de montaje de suspensión, compare lo siguiente con la unidad desmontada y la documentación del vehículo:

• identificación del modelo de eje e información de serie del eje cuando esté disponible;
• número de dientes de la corona y número de dientes del piñón;
• patrón de montaje del portador y envolvente dimensional general;
• dimensiones de la brida de entrada y tipo de conexión de la línea de transmisión;
• configuración del bloqueo de diferencial e interfaz del actuador;
• número de estrías del semieje, diámetro mayor, longitud efectiva y disposición de la brida;
• compatibilidad de cubo, rodamiento, sello y sensor ABS;
• geometría de montaje de la carcasa y la suspensión.

La identificación de piezas únicamente por fotografía es una práctica de alto riesgo, especialmente para los componentes de eje y suspensión. Los números de fundición pueden ser útiles, pero deben combinarse con dimensiones medidas y datos específicos del vehículo. Una pieza de apariencia similar puede instalarse físicamente, pero provocar una precarga incorrecta, desalineación, soporte de carga insuficiente o interferencia durante el recorrido de la suspensión.

Interpretación de patrones de fallo en servicio

Los fallos del eje motriz a menudo proporcionan evidencia del entorno operativo. Los fallos repetidos de corona y piñón pueden indicar un ajuste deficiente, degradación del lubricante, carga útil excesiva o una incompatibilidad de relación que mantiene la línea de transmisión en condiciones de alto par. Los fallos repetidos de los sellos del cubo pueden reflejar respiraderos obstruidos, ajuste de rodamientos desgastado, superficies de muñón dañadas o sobrecalentamiento del cubo. Los semiejes rotos después de eventos de tracción pueden estar asociados a la operación del bloqueo de diferencial sobre terreno firme o a cargas de impacto por rebote de rueda.

Por tanto, la evaluación técnica debe distinguir entre un componente fallido y un sistema fallido. Sustituir únicamente la pieza visiblemente dañada puede restablecer temporalmente el funcionamiento, pero no elimina la causa raíz si la alineación, la lubricación, las prácticas operativas o el desgaste de la suspensión adyacente siguen sin abordarse.

La evaluación más fiable de un eje motriz en un camión semirremolque combina revisión de especificaciones, análisis de síntomas en carretera, inspección del lubricante, verificación dimensional y examen de los componentes circundantes de suspensión y línea de transmisión. Este enfoque es más lento que sustituir piezas basándose únicamente en el ruido o el daño visual, pero es el método con mayor probabilidad de proteger la vida útil del eje, mantener el rendimiento de tracción y prevenir costes de reparación repetidos en servicios comerciales exigentes.
